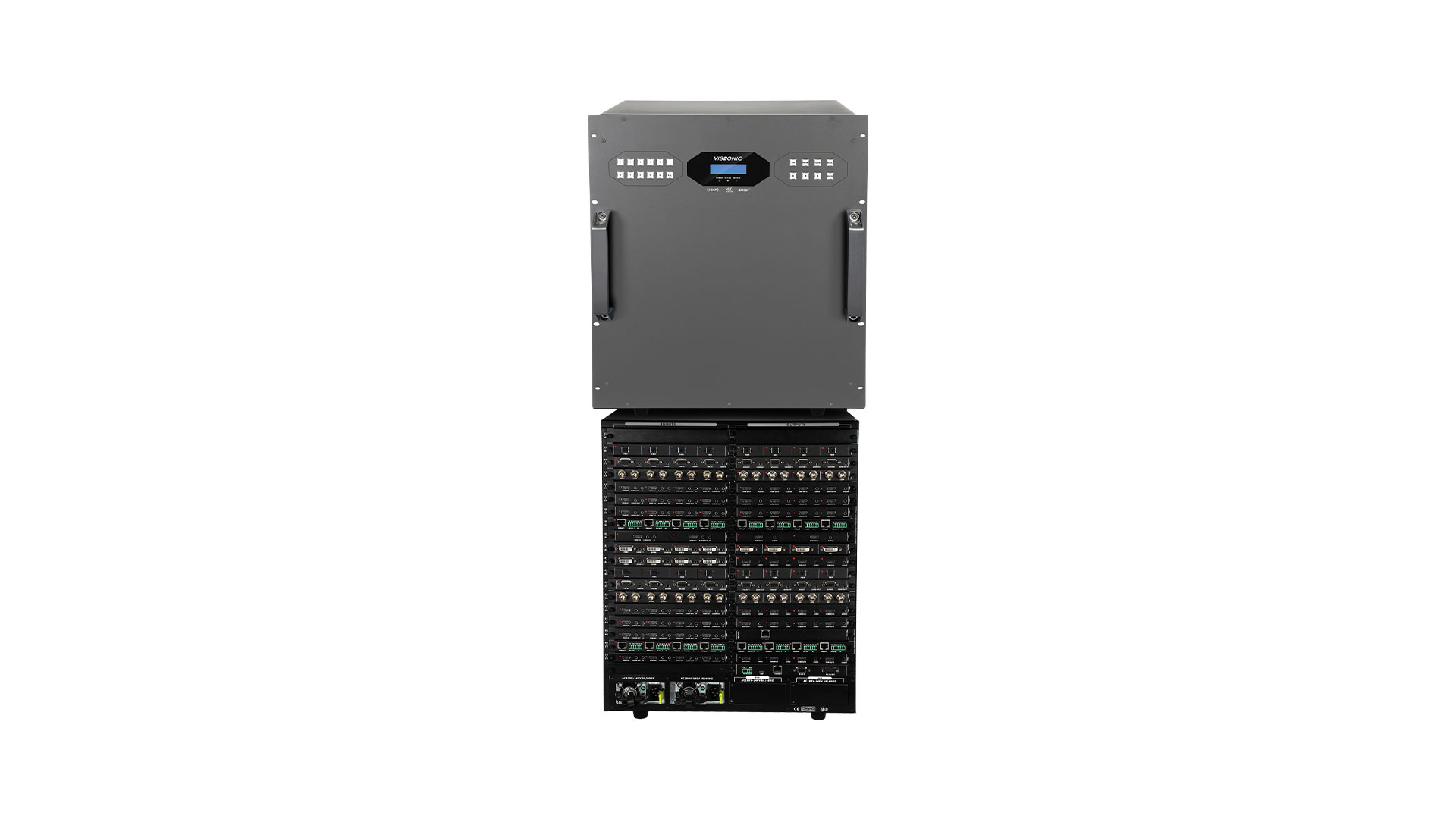

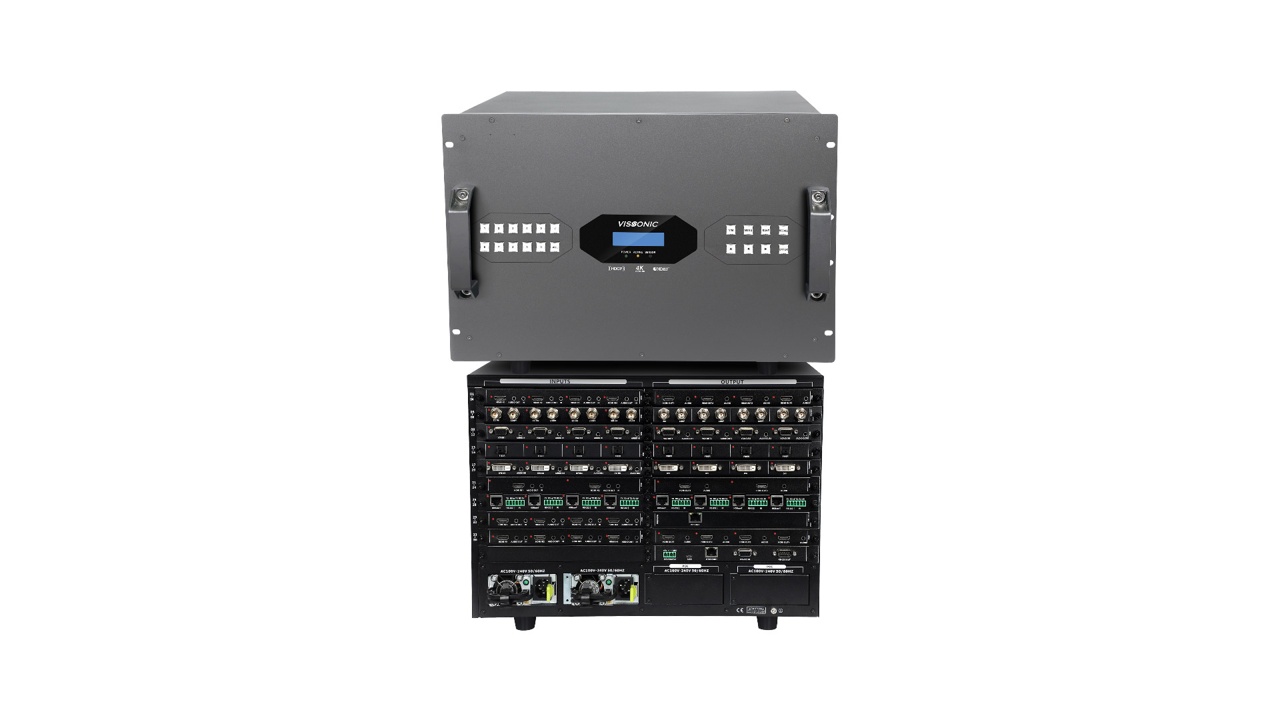

● L’hôte du processeur de mosaïque LED/LCD est disponible en châssis 2U, 3U, 7U et 12U, prenant en charge jusqu’à 72 voies d’entrée/sortie.
● L’architecture basée sur FPGA assure les fonctions de matrice audio, matrice vidéo à commutation transparente, processeur de mosaïque LCD/LED et KVM par fibre optique.
● L’écran LCD et les boutons rétro‑éclairés du panneau avant permettent de commander la commutation matricielle, la mosaïque et les paramètres de scénario.
● Conception modulaire pour configurer librement les cartes d’entrée/sortie, modules d’alimentation, cartes de contrôle, aperçu IP et cartes d’écho.
● Prend en charge la conversion croisée des signaux DVI HD, HDMI 4K, SD‑SDI, HD‑SDI, HDBaseT HD/4K, avec commutation transparente en temps réel.
● Chaque carte prend en charge 4 entrées et 4 sorties de signal 4K×2K@60 Hz 4:4:4 ; acquisition d’entrée 4K60Hz, sortie transparente 4K60Hz et sortie de mosaïque 4K60Hz, rétrocompatible avec toutes les résolutions standards.
● Compatible avec les signaux 2K/4K, mise à l’échelle ascendante/descendante pour mélange, commutation et mosaïque transparents.
● Alimentation redondante garantit le fonctionnement sans interruption en cas de panne d’alimentation.
● Deux cartes de contrôle pour la sauvegarde redondante.
● Sauvegarde d’entrée : basculement automatique sur le signal secondaire si le signal principal est coupé.
● Détection de signal avec voyants LED ; le logiciel définit la couleur de sortie en l’absence de signal d’entrée.
● Cartes d’entrée/sortie remplaçables à chaud ; le système continue de fonctionner sans interruption.
● Affichage et export des données de fonctionnement pour le châssis, les cartes d’entrée/sortie, les cartes de contrôle et les ventilateurs.
● Vitesse des ventilateurs ajustée automatiquement selon la température.
● Fichiers de configuration importables/exportables, sauvegarde manuelle/automatique.
● Mise à jour du micrologiciel par réseau prise en charge.
● Chaque entrée accepte des logos ou des banderoles défilantes avec texte, police et couleur personnalisables.
● Recadrage de l’entrée possible via logiciel PC/web pour ajuster la taille du signal source.
● Lecture et gestion EDID prises en charge.
● Mosaïque LCD et LED, sortie écran synchronisée et résolutions personnalisées prises en charge.
● Images d’arrière‑plan pour grands écrans enregistrées sur l’appareil, conservées grâce à la mémoire hors tension.
● Prend en charge les banderoles sur écrans en mosaïque avec texte, police, couleur personnalisables et affichage de l’horloge en temps réel.
● Détection automatique de l’état du signal de sortie, voyants pour l’établissement de liaison et retour logiciel.
● Aperçu de toutes les entrées par IP ; commande mobile et tactile sur n’importe quel appareil, plusieurs utilisateurs pour un contrôle synchronisé.
● Aperçu des entrées matricielles et écho des sorties disponibles ; le logiciel PC permet l’aperçu des entrées et la commutation des sorties avec écho.
● Prend en charge l’écho matériel HDMI pour grands écrans, jusqu’à quatre échos de mur vidéo. Un port HDMI pour affichage quadruple ou quatre ports HDMI pour murs vidéo indépendants.
● Carte de contrôle avancée en option avec visualisation intégrée, compatible Android, iOS et Windows ; aperçu complet et écho sans occuper d’emplacements de sortie.
● Prend en charge DVI 1.0 et HDCP 2.2, compatible HDMI 2.0.
● Enregistre jusqu’à 200 préconfigurations de matrice et de mosaïque pour commutation en un clic.
● Générateur de signal intégré fournit 12 images de test par voie d’entrée/sortie.
● Les signaux HDBaseT intègrent RS‑232 bidirectionnel, IR et alimentation POC. Commutable indépendamment ou conjointement au signal vidéo.
● Contrôle flexible : panneau avant, infrarouge, RS‑232/422, interface réseau, contrôle web et contrôle série distant HDBaseT.
● Contrôle centralisé avec plus de 1 000 commandes pour gérer les équipements d’affichage et environnementaux via logiciel web/PC.
● Prend en charge le nombre de couches de sortie sélectionnable (1, 2, 4, 8 ou 16) avec fonction de partage de couches.
● Les cartes SDI prennent en charge la boucle de sortie ; les cartes HDMI prennent en charge la sélection audio, sorties audio numérique/analogique ; la carte IP intègre les protocoles de caméra réseau (ONVIF, RTP, RTSP).
● Fonction de verrouillage de fenêtre fixe la taille et la position des fenêtres.
● Gestion simultanée de plus de cinq groupes de murs vidéo.
● Sortie matricielle transparente avec résolution réglable indépendamment et latence inférieure à 17 ms.
● Matrice audio permet la commutation audio/vidéo indépendante ou synchronisée.
● Contrôle audio en entrée : volume, surveillance et préréglage avec indicateurs de niveau UV.
● Commutation KVM par fibre optique prend en charge jusqu’à 72 ordinateurs à faible latence (inférieure à 32 ms) à l’aide de boîtiers KVM optiques.
● La carte IP assure l’intégration des caméras réseau et la configuration des protocoles par web, décodage direct des signaux.
● Chaque port réseau décode jusqu’à 64 voies D1, 32 voies 720p, 16 voies 1080p ou 4 voies 4K. L’entrée IP prend en charge 100 flux IPC et l’affichage fragmenté en 1, 4, 9, 16 ou 25 fenêtres.
